Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Área para quem gosta de terra e lama.
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 20:59

.


Imagem




Imagem





Imagem

Galera, resolvi salvar essa relíquia , trata-se de uma KX500 E3 ano 90 achada numa oficina/espelunca numa cidade perdida do interior.

conferido o vin number do quadro da moto no site oficial da Kawa, a constatação de que a moto era 89/90 mesmo , apesar da upsidedow original dianteira e numerada.
... o azul marretado da pintura só servia pra disfarçar e tentar passar por 94!!!!



Imagem

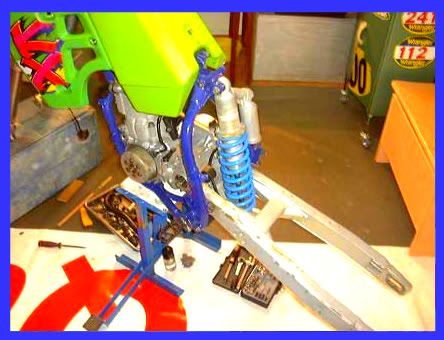

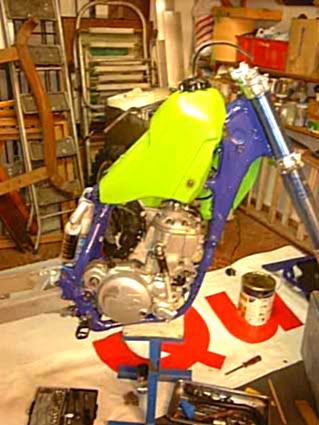

Inicio do desmonte, mas antes um bom banho de escova pra tirar o encardido e bosta de galinha acumulado durante anos nos fundos da oficina...



Imagem

buchas e rolamentos de agulha da balança detonados e tudo com muita folga...



Imagem

amortecedor trazeiro totalmente acabado...





.
Editado pela última vez por asmodeus em 10 Nov 2012, 00:24, em um total de 10 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 21:02

.


Imagem




Imagem

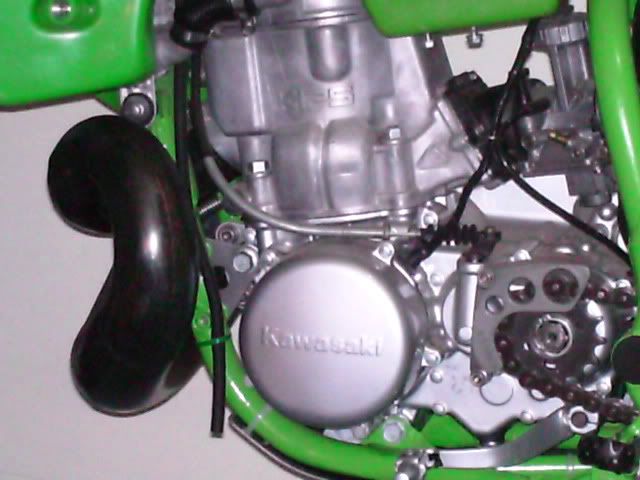

o motorzão passou por uma revisão onde foi todo desmontado e todo medido pra avaliar o que seria trocado. o sistema KIPS de torque estava travado...



.
Editado pela última vez por asmodeus em 10 Nov 2012, 00:29, em um total de 5 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 21:07

Imagem

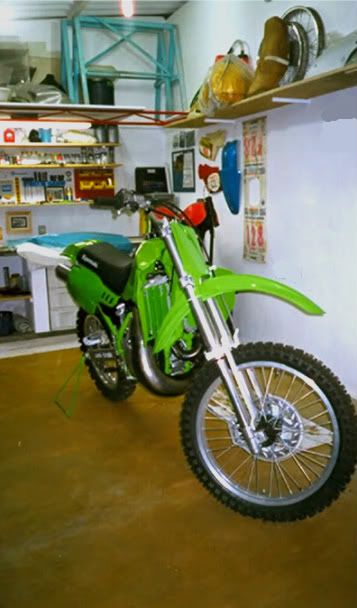

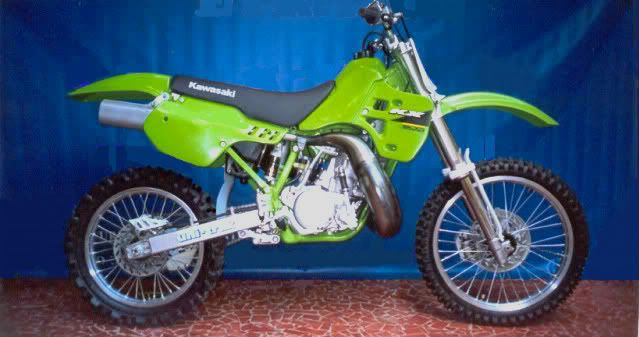

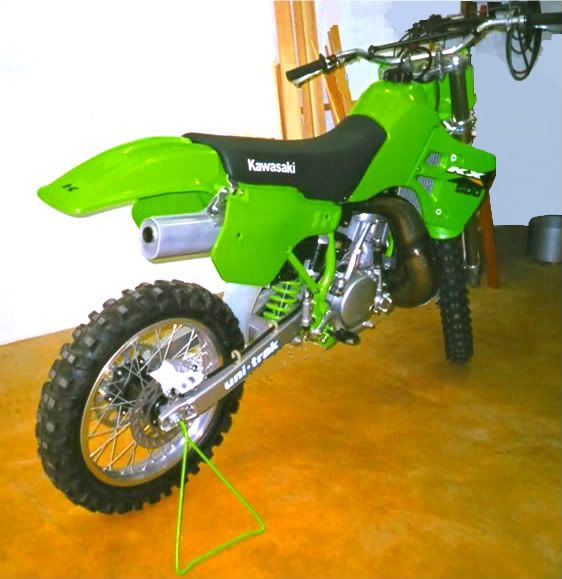

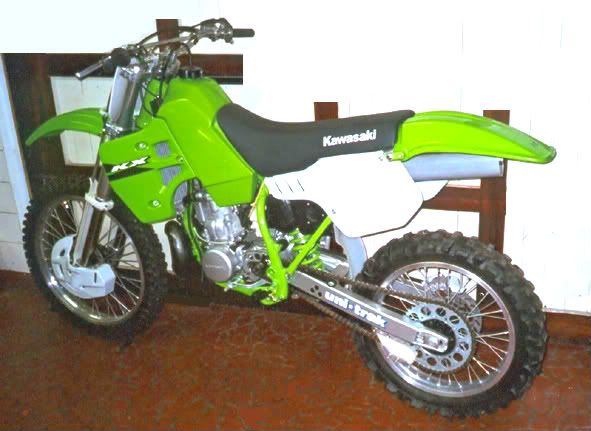

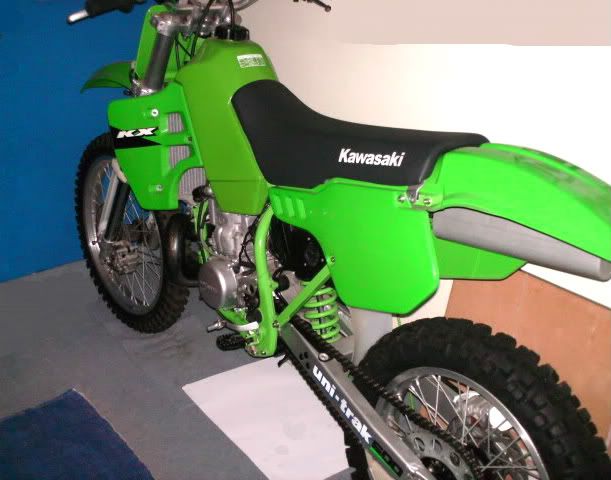

a moto pronta depois de dez meses






Imagem


fiz um pequeno trabalho na admissão/polimento+carburador e escape mais solto, com isso o bicho deve estar rendendo perto de 80HPs pra 98 kilos!! ...andando é temperamental e se não tiver cuidado pra enfiar a mão, a moto anda mais de lado que pra frente!




Imagem


nos EUA consegui os dois manuais no ebay, os americanos tem muitas 500tonas e grande facilidade pra achar peças e publicações sobre preparação dessa moto.
achei praticamente tudo desde peças pro motor até adesivos e guarnições de borracha...


.
Editado pela última vez por asmodeus em 10 Nov 2012, 00:28, em um total de 10 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 21:10

.

Imagem


pouca coisa ou nada é intercambiavel com a 250!..




.
Editado pela última vez por asmodeus em 11 Mai 2011, 23:27, em um total de 4 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 21:13

Imagem
Editado pela última vez por asmodeus em 25 Mai 2010, 21:24, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 21:15

Imagem
Editado pela última vez por asmodeus em 25 Mai 2010, 21:26, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 14 Out 2009, 21:19

Imagem
Editado pela última vez por asmodeus em 25 Mai 2010, 21:29, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Avatar do usuário
Gelous
Mito
Mensagens: 17287
Registrado em: 24 Dez 2007, 18:57
Localização: Brasilia/DF

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por Gelous » 15 Out 2009, 09:15

PQP! Linda demais! :D Ô vontade de andar numa motoca dessas!
FRITZLOPES
Novato
Mensagens: 44
Registrado em: 27 Ago 2009, 10:50
Localização: DF

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por FRITZLOPES » 15 Out 2009, 11:37

Linda pra kct!!
Lander e o Uninho...são como filhos!
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 15 Out 2009, 20:09

.


Imagem

Escape´´delicadinho´´hehe...!!



.
Editado pela última vez por asmodeus em 11 Mai 2011, 23:29, em um total de 2 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 15 Out 2009, 20:21

.

Imagem



.
Editado pela última vez por asmodeus em 05 Jun 2011, 21:41, em um total de 2 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 15 Out 2009, 20:33

Imagem
Editado pela última vez por asmodeus em 25 Mai 2010, 21:37, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 15 Out 2009, 20:35

Imagem
Editado pela última vez por asmodeus em 25 Mai 2010, 21:39, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Avatar do usuário
Skolaude
Roda Presa
Mensagens: 999
Registrado em: 27 Dez 2007, 09:29
Localização: Santa Cruz do Sul - RS
Contato:

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por Skolaude » 16 Out 2009, 14:04

80hp e 17 mil rpm?

Tá linda a motoca mas... não é um F1 não! :lol:
You Get What You Give.
Yamaha WR 250F
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 16 Out 2009, 22:56

Imagem

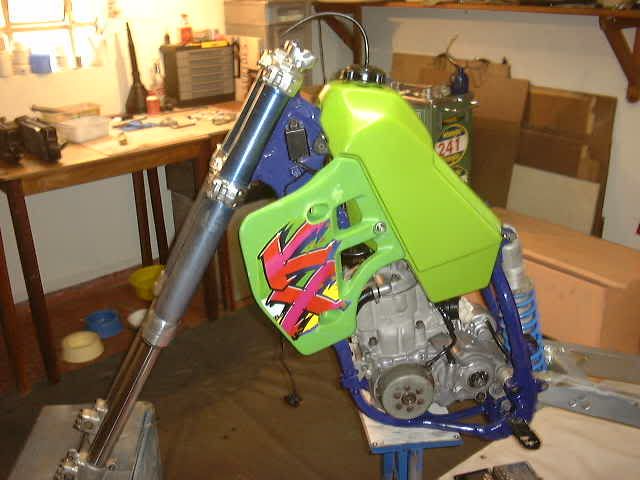

A 500 apesar do estado de sucata que estava, não tive que tratar os tubos da suspensão dianteira com metal duro, o que aliás é caro pacas.

isso foi pura sorte já que é o primeiro ano das suspensões up side dow nas 500tonas e os tubos ficam desprotegidos e acabam cheio de marcas de pedradas. só troquei as guias internas de teflom e revalvulei os disquinhos pro meu peso. e claro troquei óleo e retentores.

Apesar de bem´´GASTA´´a moto tinha partes que inacreditavelmente sobreviveram como essa capa do freio dianteiro e a ponteira de escape originais.

No mais anodizei o tubo externo, troquei rolamentos de roda, pastilhas novas e todas guarnições de borracha da pinça de freio e a frente já era.



.
Editado pela última vez por asmodeus em 11 Mai 2011, 23:34, em um total de 2 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 16 Out 2009, 23:34

Imagem





Imagem

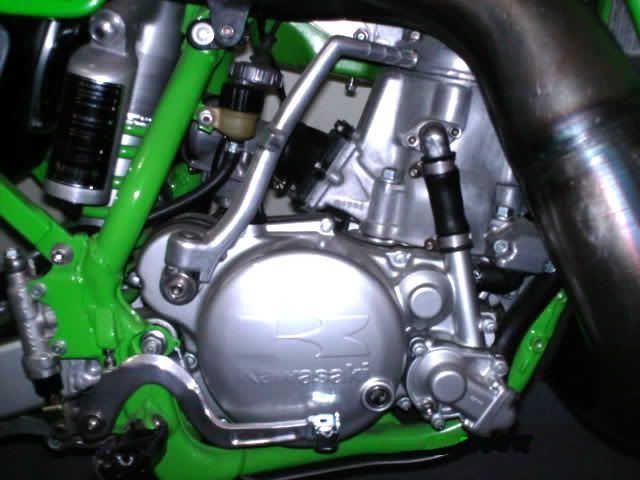

O motor esta zero hora em cima, pistão, anéis e biela tudo zerinho. desmontei tudo em baixo pra medir as peças e trocar todos os rolamentos, retentores, destravar o KIPS de torque da Kawa, palhetas da admissao inclusive polindo um pouco os dutos e completando juntas novas. discos de embreagem foram medidos e estavam ok...

No carburador troquei o reparo completo já que o conjunto todo estava em bom estado nas medidas e eixos e não sofreu tanto na mão de´´mexânicos´´


Imagem
Editado pela última vez por asmodeus em 28 Mai 2010, 00:44, em um total de 3 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
mira
Novato
Mensagens: 7
Registrado em: 16 Out 2009, 17:29

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por mira » 17 Out 2009, 12:50

PARABÉNS QUE MOTO DA HORA :bnn:
Cachorro

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por Cachorro » 19 Out 2009, 12:21

Show de bola essa moto, parabéns!

Mas depois dessa trabalhêra toda tu não vai botar ela na terra né? Vai sujar tudo :rof:

Abs,
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 20 Out 2009, 00:39

Imagem





.
Editado pela última vez por asmodeus em 05 Jun 2011, 18:52, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
hugo_clock
Novato
Mensagens: 31
Registrado em: 28 Set 2009, 02:46

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por hugo_clock » 20 Out 2009, 03:25

..Fico nervosa a moto ..!!
..E noixxxx... tudo nosso irmao...!!! Xl 125 S 1996 ....
