Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Área para quem gosta de terra e lama.
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 21 Abr 2010, 02:22

Imagem
Editado pela última vez por asmodeus em 28 Mai 2010, 00:49, em um total de 2 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 21 Abr 2010, 02:24

Imagem








Imagem
Editado pela última vez por asmodeus em 05 Jun 2011, 22:15, em um total de 3 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 21 Abr 2010, 02:30

Imagem




Imagem




Imagem

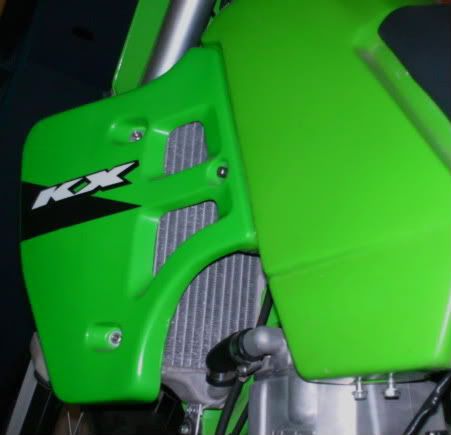

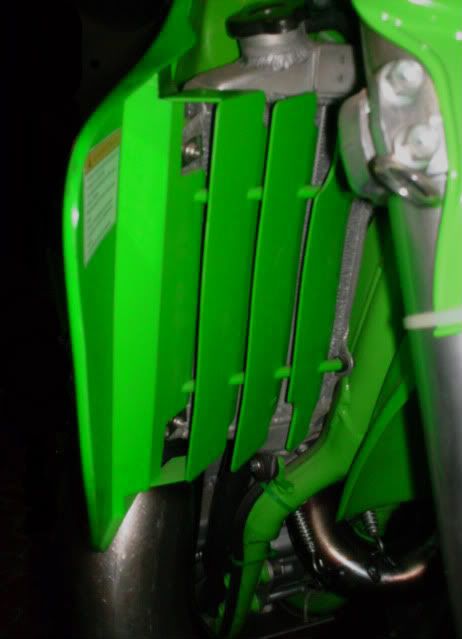

Restaurado os radiadores, trocadas todas as mangueiras, braçadeiras, rolamentos e juntas da bomba d´gua, a parte de refrigeração do canhão estava finalmente ok.




.
Editado pela última vez por asmodeus em 16 Jun 2011, 18:22, em um total de 5 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Avatar do usuário
kbça
Dinossauro
Mensagens: 9991
Registrado em: 14 Fev 2009, 09:51
Localização: Em breve só pelo rastreador

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por kbça » 22 Abr 2010, 21:41

Ô asmodeus, quando tu ressuscitará uma TZ350? Ou uma Norton Manx? :rof: :rof: :rof:

PQP, tu ressuscitas cada uma hein? Ainda terei bala na agulha pra ressuscitar (ou construir) uma... ;-)

Feito!
Gentalha's Squad - Fudendo a paciência de meio mundo desde 29/8/2010 - Milão Club em 23/04/2014

E a CBérre virou história, lenda... lá vem a CBéFe!

Tudo perdeu pelo menos metade da graça em 30/03/2015...
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 30 Abr 2010, 19:59

Imagem




Chegou a vez do quadro ser jateado





Imagem






Imagem

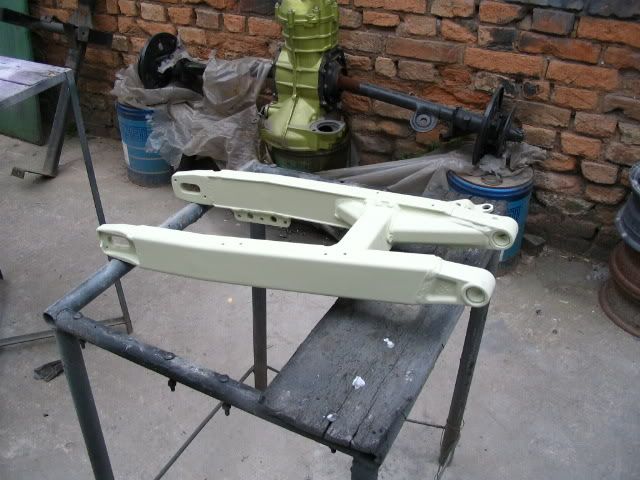

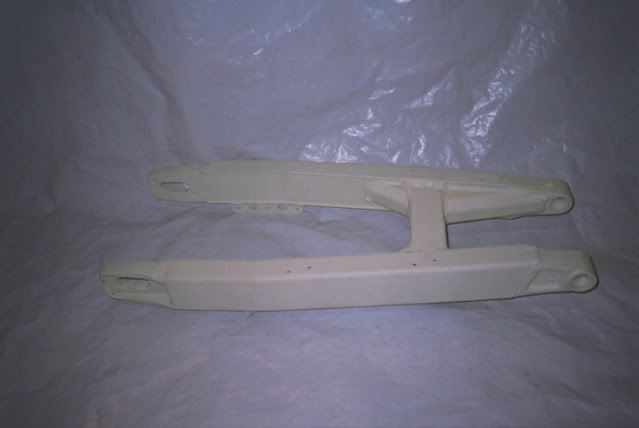

a balança foi jateada, e agora recebe o primer, ficou dez!!





Imagem



Pintura com tinta PU feita na cor, valeu o capricho!





Imagem

Imagem
Editado pela última vez por asmodeus em 05 Jun 2011, 22:30, em um total de 3 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 04 Mai 2010, 01:48

kbça escreveu:Ô asmodeus, quando tu ressuscitará uma TZ350? Ou uma Norton Manx? :rof: :rof: :rof:

PQP, tu ressuscitas cada uma hein? Ainda terei bala na agulha pra ressuscitar (ou construir) uma... ;-)

Feito!
...Kbça, voce nem imagina a vontade de´´fazer uma TZ´´usando uma RD. ... seria uma TZ pra andar na RUA!
as Yamaha RD 350 são mitos obrigatórios na nossa ´´cultura´´ de moto e alem do mais são uma maravilha mecânica mesmo, as TZ então ...é a mecanica em estado de arte!!!!




.
Editado pela última vez por asmodeus em 16 Jun 2011, 18:26, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 26 Mai 2010, 00:49

Imagem



uma KX 750!!!!!!!!!!!! ...pra subir montanha no gaz!...



Imagem



É uma CRKX 500 ou Kawahonda 500...?
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 28 Mai 2010, 01:06

Imagem

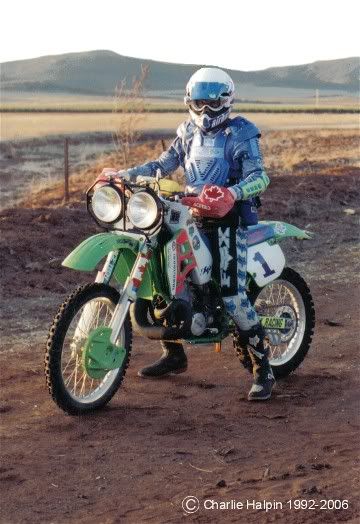

500tona no Baja 1000 na California... note os faróis, os caras andam a noite... e enfiando a mão!!!


imagine a final da moto com essa coroa ...naaaassa!!





Imagem



Imagem
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 28 Mai 2010, 01:11

Imagem

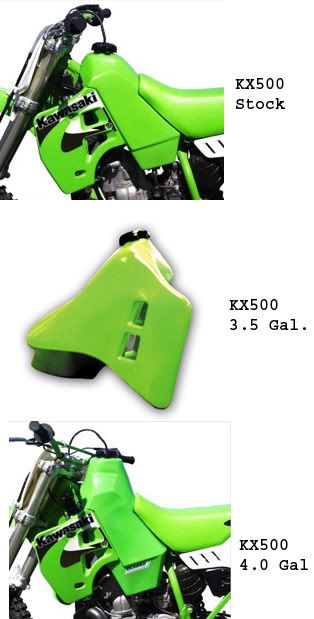

Pra essas longas corridas no deserto olha só os tancões, o consumo desse motor com alguma preparação deve ser um terror!!!
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 28 Mai 2010, 01:21

Imagem
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 01 Jun 2010, 19:18

Imagem

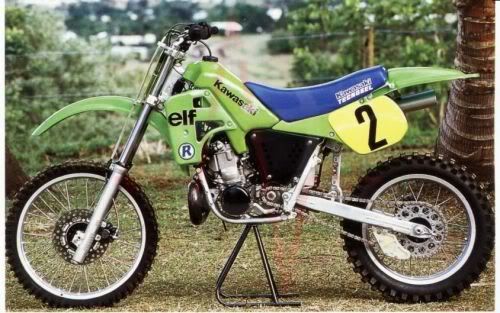

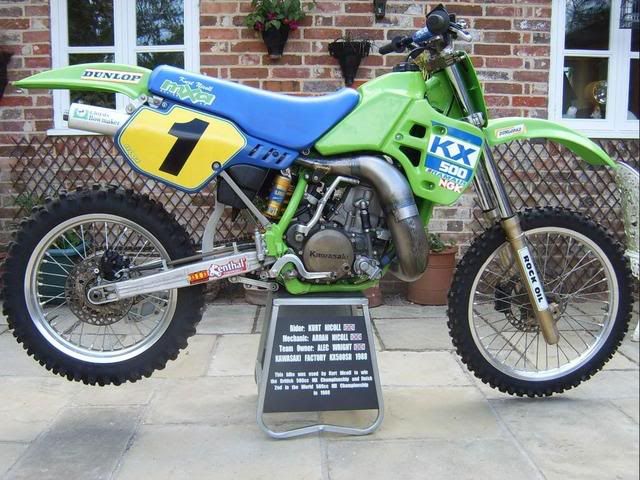

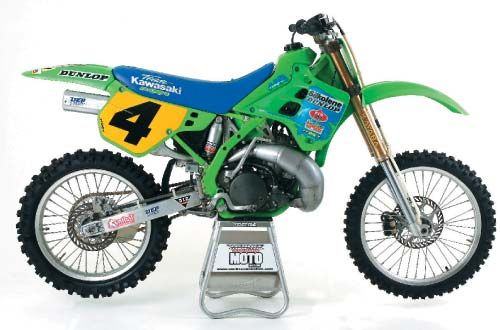

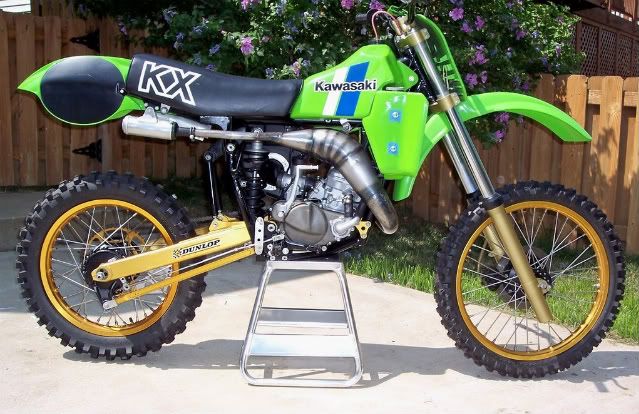

As KX clássicas nervosas!



Imagem





Imagem




Imagem





Imagem





Imagem





Imagem





Imagem

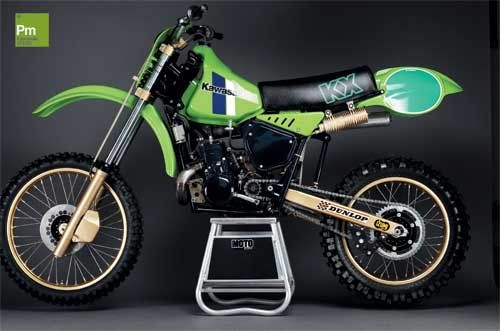

essa série com number plate no paralama trazeiro é unica...




Imagem

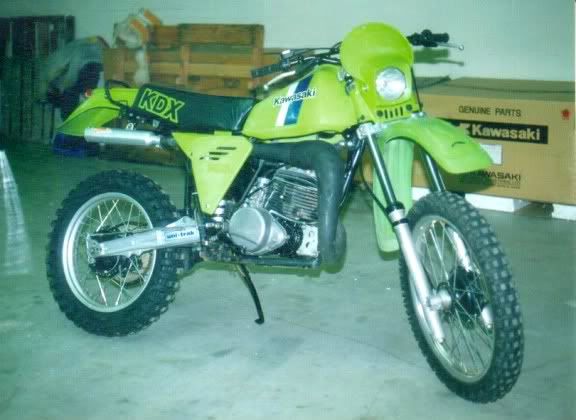

não é uma 500, mas olha que maravilha!!






Imagem

Maico ano 91, essa quinhentas usa motor derivado do Rotax... uma época que as fabricas faziam 500 pra mostrar prestigio...






Imagem
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 13 Jun 2010, 02:09

I







Imagem








Imagem

...uma cartela fechada com um jogo original do ano da moto foi a unica coisa que achei perdido numa prateleira por aqui..





Imagem

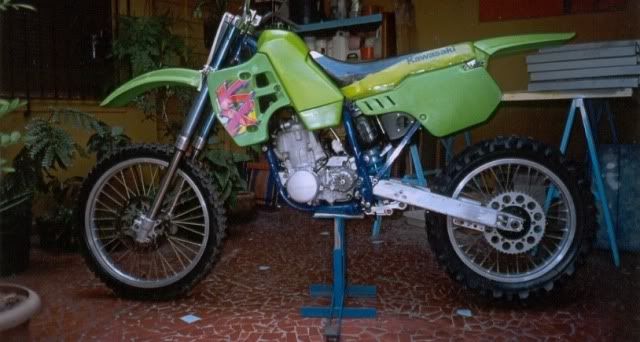

...depois do levantamento das peças que faltavam, das que não eram originais e das que tinham que ser importadas, nesse intervalo ia zincando e anodizando as peças que estavam ok...






Imagem

...a moto depois de um banho de escova pra poder ver a m*rda toda...






Imagem

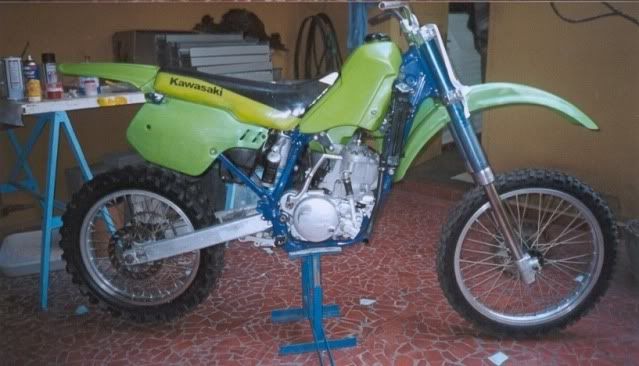

...quadro da moto pintado de azul pra fazer passar por KX 94, mas conferindo o vin number vimos que era 90/1 mesmo...

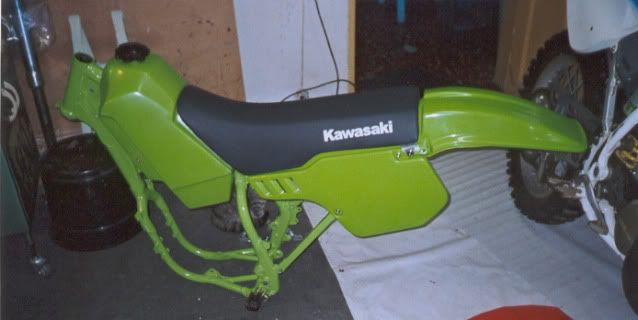

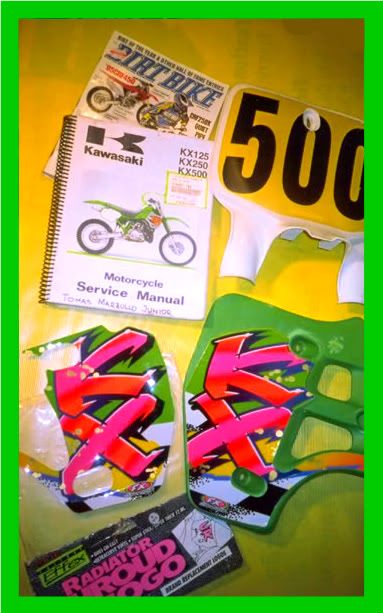

...das partes plásticas, só aproveitamos o tanque e fiz um kit pra poder ralar com as substituidas...






Imagem

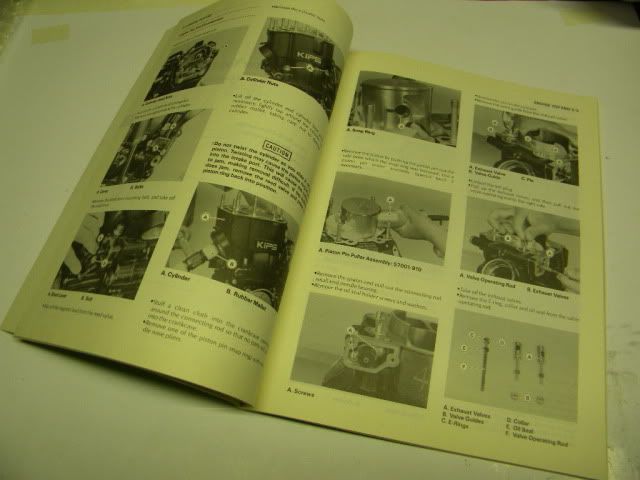

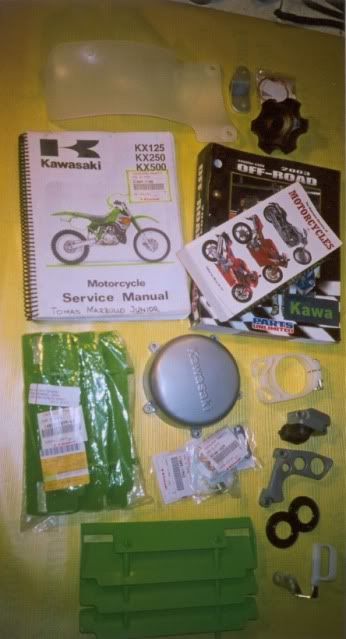

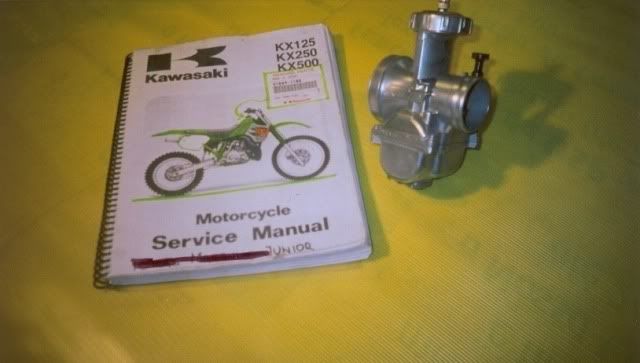

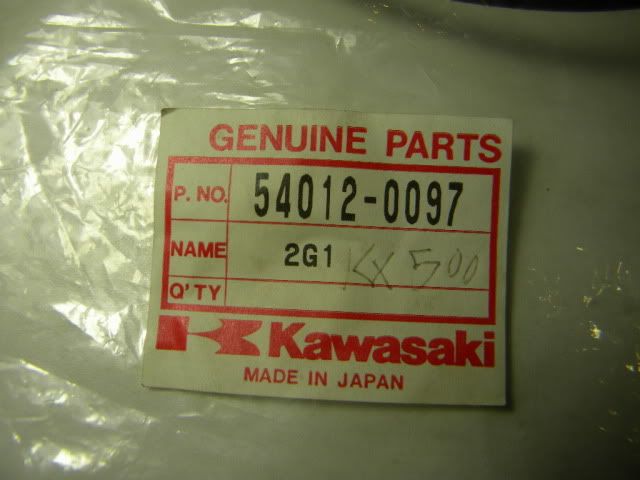

...com o manual de serviço e os part number na mão fica facil...






Imagem

...as peças chegam pelo correio...






Imagem

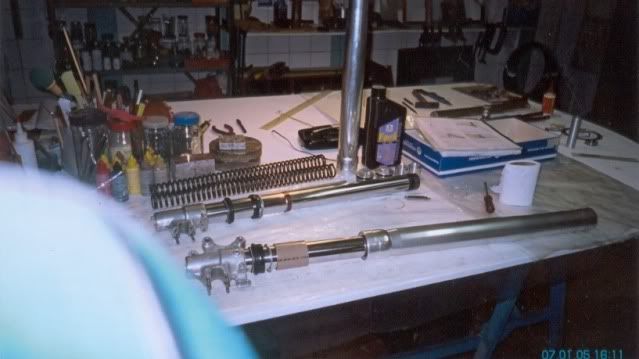

... enquanto isso ia refazendo a suspensão dianteira, que passou por anodização dos tubos, na parte mecanica foi revalvulada pro meu peso, um capricho já que não pretendo usar a moto em competição, trocados os anéis -guia de teflon que estavam detonados , retentores e guarda pós externos originais, oleo, etc...





Imagem





Imagem

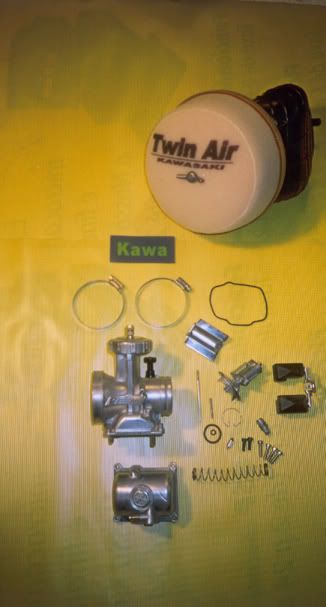

...troca do filtro de ar e reparo novo, mola e agulha do carburador que estava curiosamente em bom estado, ficou zerado...






Imagem

...só pra não desanimar ahaha! ...falta pouco...






Imagem


...primer e pintura na balança da KX...






Imagem







Imagem

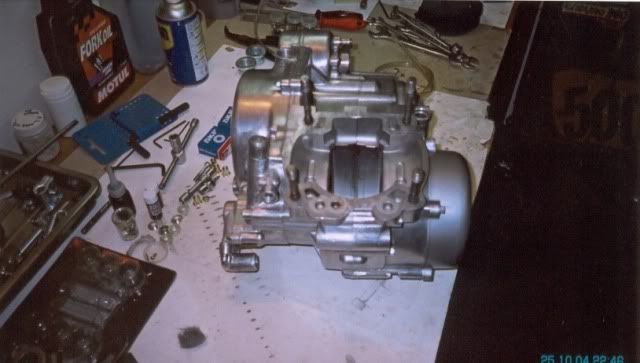

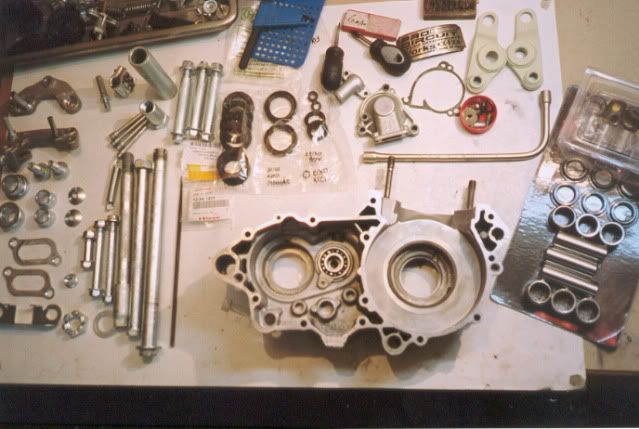

...abri o motor e medi tudo pra conferir folgas de uso, apesar de o desgaste em motores de alto rendimento ser medido em horas de uso.
foram trocados todos os rolamentos, retentores e juntas...






Imagem

...troca dos rolamentos de agulha do eixo da haste da embreagem que estavam destruidos...






Imagem






Imagem

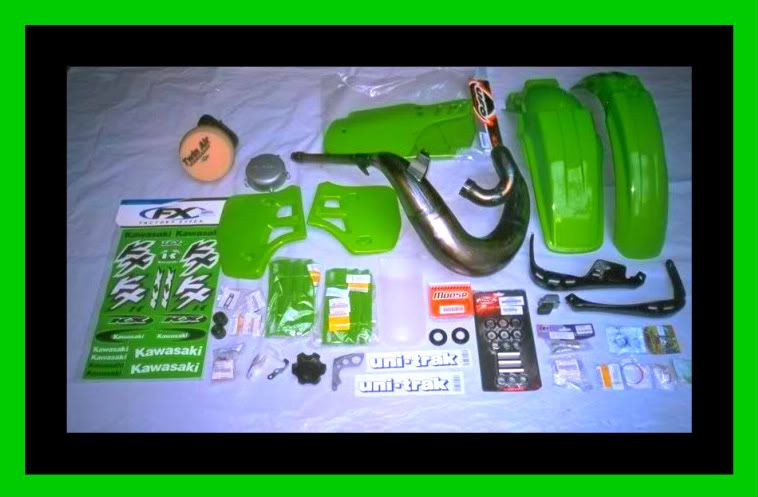

...chegou escape, kit de rolamentos dos links, e um monte de outras coisas... Oba! já da pra começar a montar a moto...





Imagem





Imagem
Editado pela última vez por asmodeus em 05 Jun 2011, 23:06, em um total de 4 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Avatar do usuário
Lee
Roda Presa
Mensagens: 896
Registrado em: 16 Fev 2008, 11:36
Localização: São Paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por Lee » 13 Jun 2010, 18:32

Meu vocabulário é escasso... :wsh: :wsh: :wsh: :wsh: :wsh: :wsh:
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 16 Jun 2010, 02:00

Imagem

...aproveitei pra fazer uma revisão geral do freio com troca de fluido, pastilhas e todas borrachas e flexiveis e desmonte do cilindro mestre. ...usei toda reposição pra Falcon, é tudo Nissin e as guarnições são da mesma medida...




Imagem

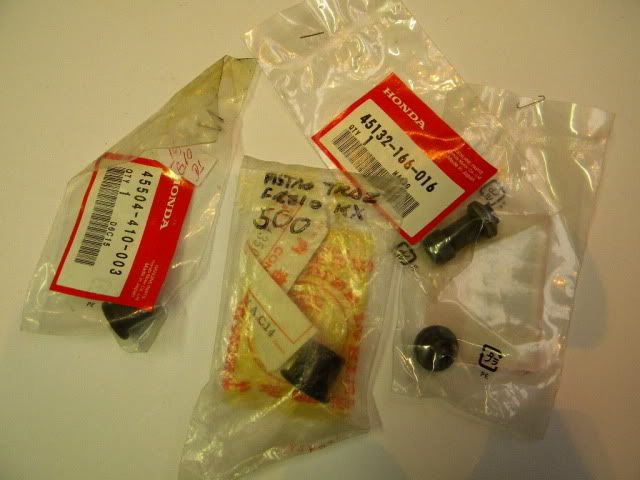

...e as peças continuam chegando...






Imagem

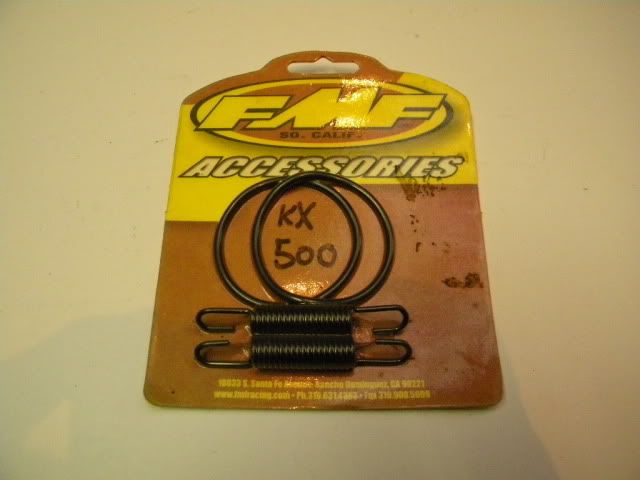

...isso é junta flexivel de escape com as molas...





Imagem

...esse equipo é bem util, serve pra passar o gancho do esticador da carreta ou pickup...





Imagem

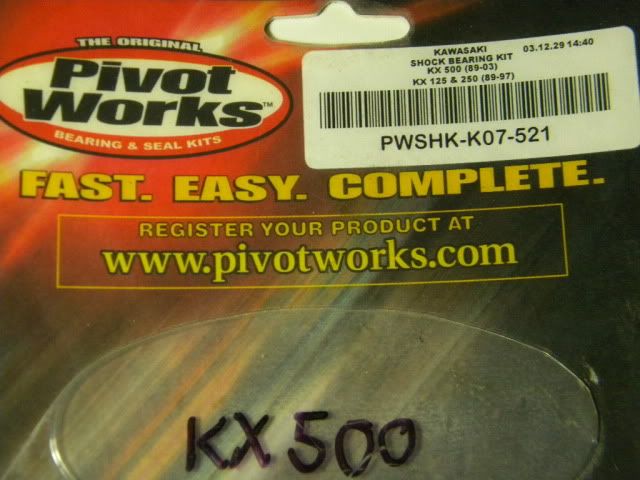

...kit pros apoios dos amortecedores , tem kit pronto pra moto toda, links da suspensão, reparos completos pros tubos da suspensão dianteira, coluna de direção etc,etc... essa pivot works é forneçedor de primeira linha, mas muito mais em conta que peças OEM, ou seja as MESMAS peças sem a MARCA do fabricante. ...a escala de qualidade tem mais quatro niveis pra baixo pra reposição paralela digamos assim...





Imagem

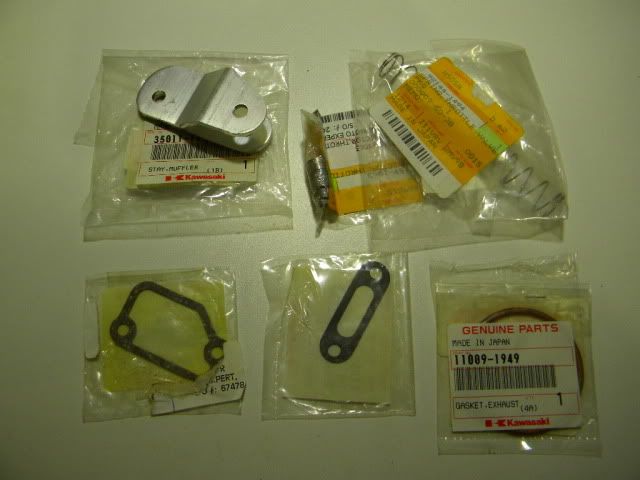

...opa! chegou a mola do pistonete do carburador e a base de fixação do cabo do acelerador que estava quebrada.

...junto com uma porrada de juntinhas...





Imagem





Imagem

...reparo, juntas e agulha nova, essa moto tem uma carburação enjoada de acerto e o carburador tem que estar 100%...





Imagem

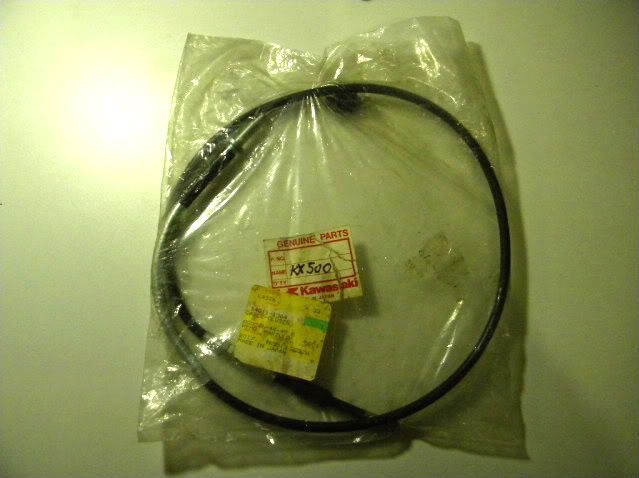

...cabo reserva do acelerador...





Imagem

...cabo de embreagem...





Imagem

...pedal do câmbio novo...





Imagem

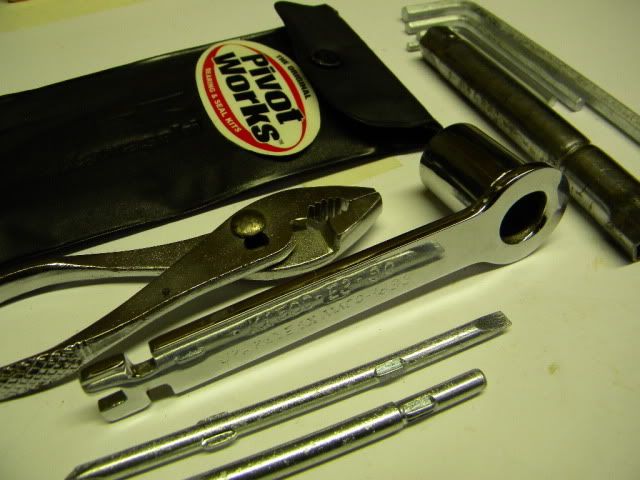

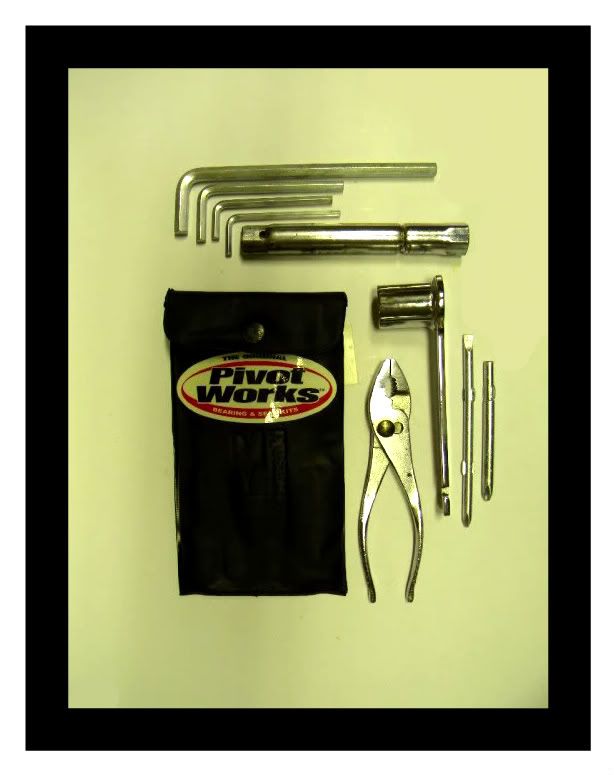

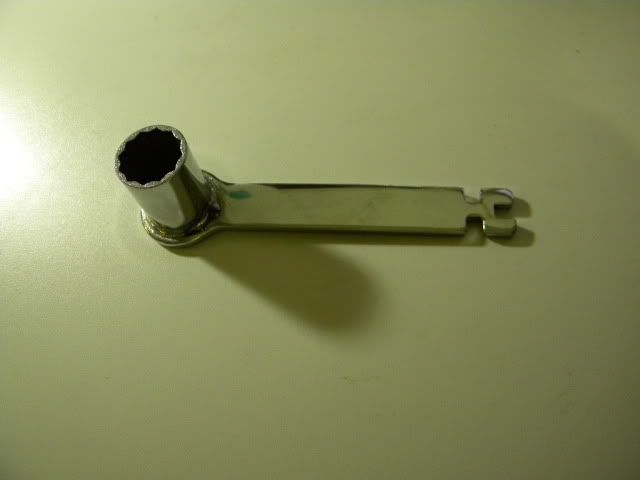

...chave de vela pra completar o jogo de chaves da moto...





Imagem





Imagem

... gravei a identificação da moto e a data da restauração na chave de vela...







Imagem






Imagem

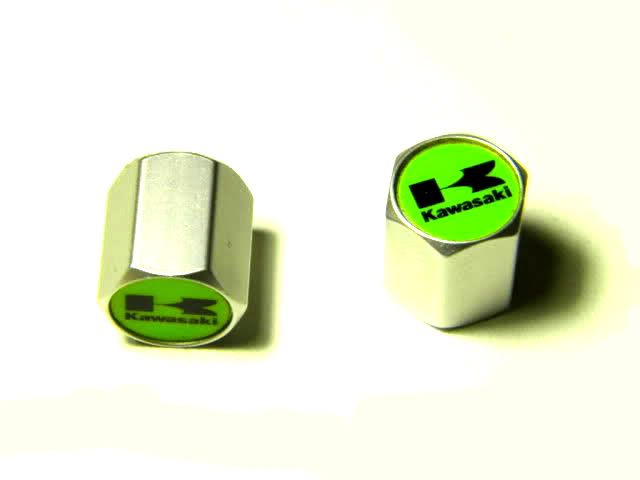

... fru-fru pras rodas...






Imagem
Editado pela última vez por asmodeus em 22 Jun 2010, 19:27, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Avatar do usuário
marcelofreitas
Roda Presa
Mensagens: 396
Registrado em: 20 Fev 2010, 21:54

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por marcelofreitas » 17 Jun 2010, 17:35

essas motos ja foram emplacaveis no Brasil????
ex-jialing CJ50F
ex-YBR
atual-TDR 180 supermotard
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 22 Jun 2010, 19:36

I




Imagem

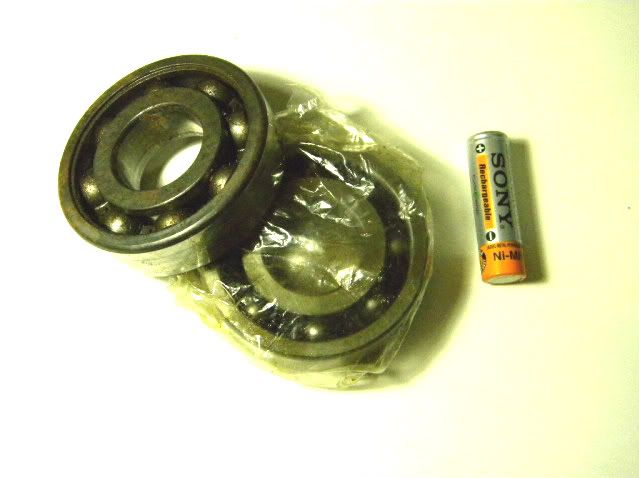

Chegam os rolamentos do vira com folga específica









Imagem










Imagem

Esses rolamentos bem´´delicados´´, quando usados em competição são substituidos com poucas horas de uso...










Imagem

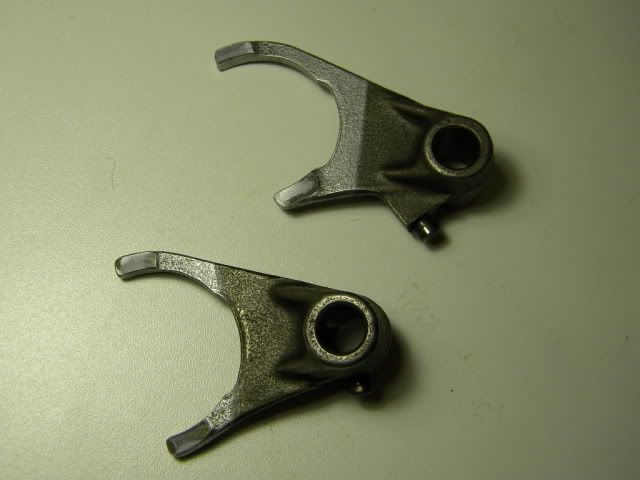

Substituo os garfos da segunda e terceira que estavam com as pastilhas já bem gastas... pra mandar empastilhar aqui ninguem garantia o serviço...









Imagem









Imagem

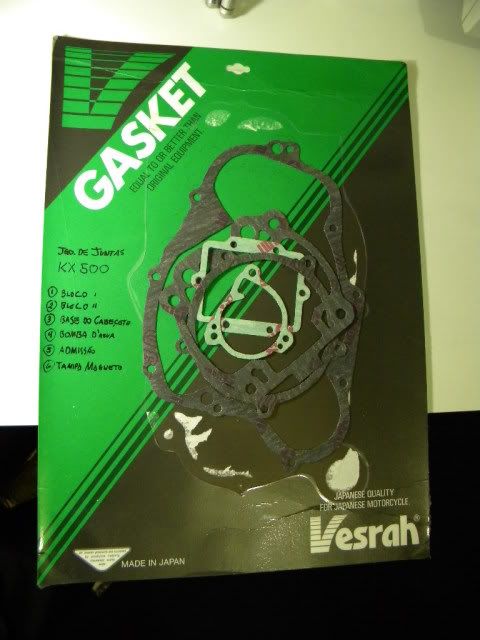

Kit completo com todas as juntas do motor, piramide das palhetas, tampa do rotor da bomba dágua, etc, etc...








Imagem

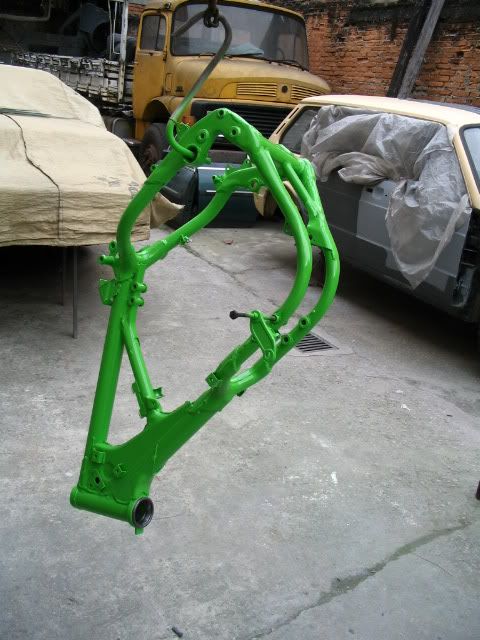

Chegou o quadro pintado com poliuretano, ficou show e valeu a pena...








Imagem

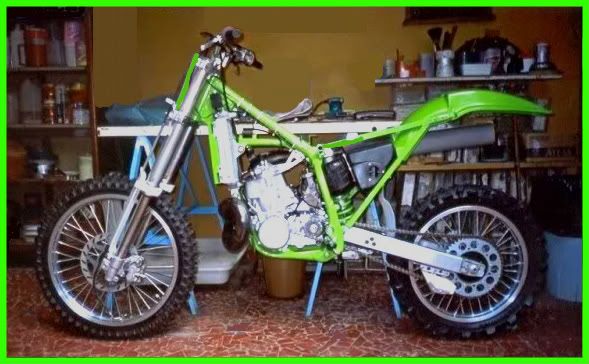

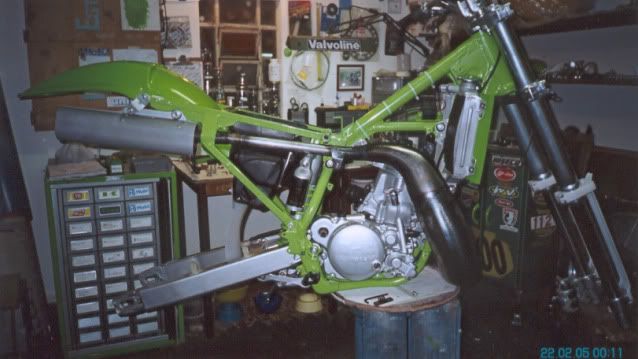

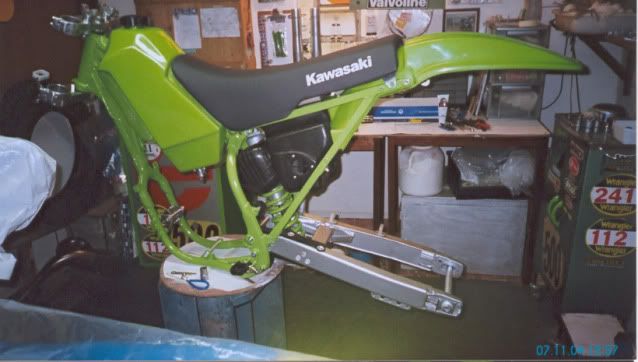

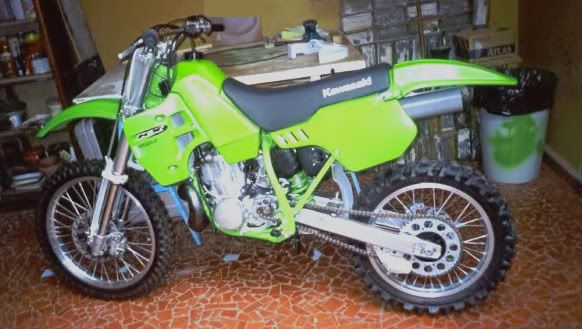

Fazendo a pré montagem do armamento ops! ...e ajustando os plásticos com as laterais. a tampa do tanque nova que tambem chegou agora...






I
Editado pela última vez por asmodeus em 05 Jun 2011, 23:15, em um total de 3 vezes.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Avatar do usuário
VictorHugo
Roda Presa
Mensagens: 764
Registrado em: 02 Nov 2008, 18:36

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por VictorHugo » 26 Jun 2010, 20:52

man, parabens pelo servico...
ja restaurei uma rd tmb e é algo muiiiito gratificante...

realmente, parabens.
"Nenhum homem deveria envelhecer sem conhecer a beleza e a força que seu corpo é capaz de ter"
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 01 Jul 2010, 00:56

Imagem

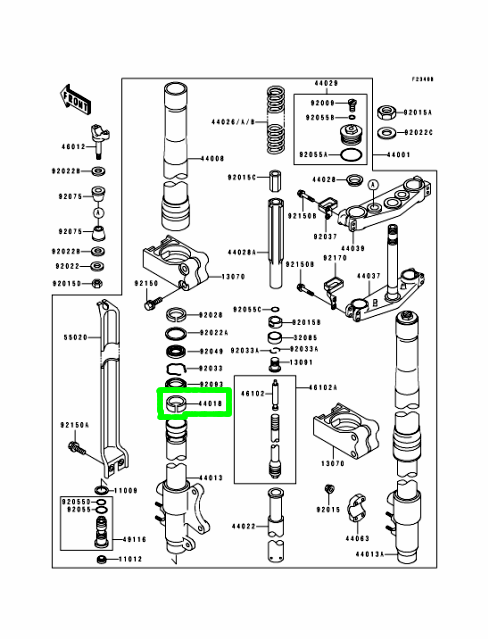

...troca de todas as guias de Teflon dos tubos internos...




Imagem

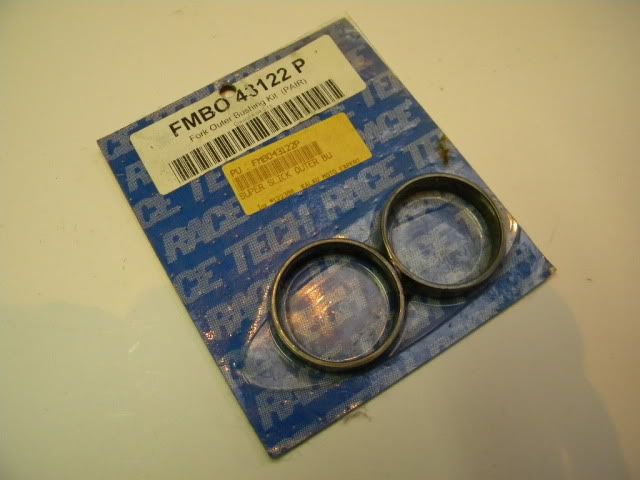

...outer bushing kit da Tec Race...






Imagem





Imagem

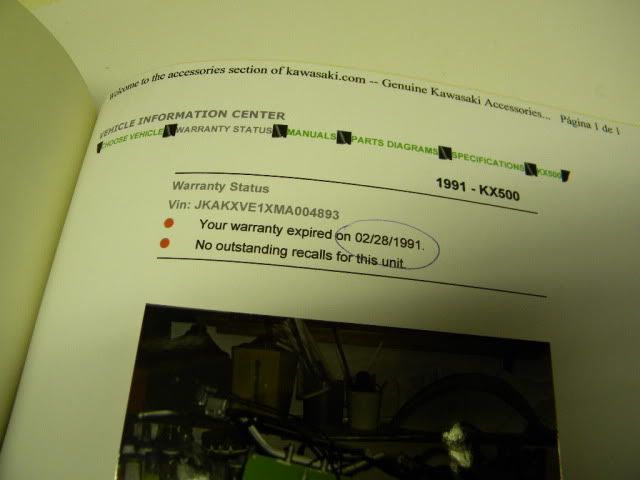

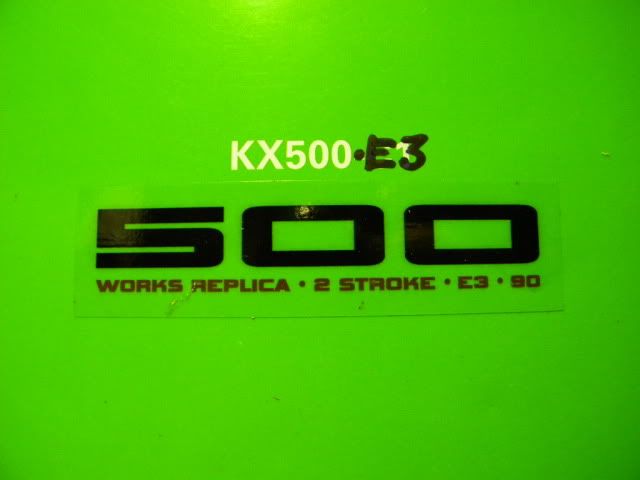

...comfirmação dos dados da moto...




Imagem











Imagem










Imagem

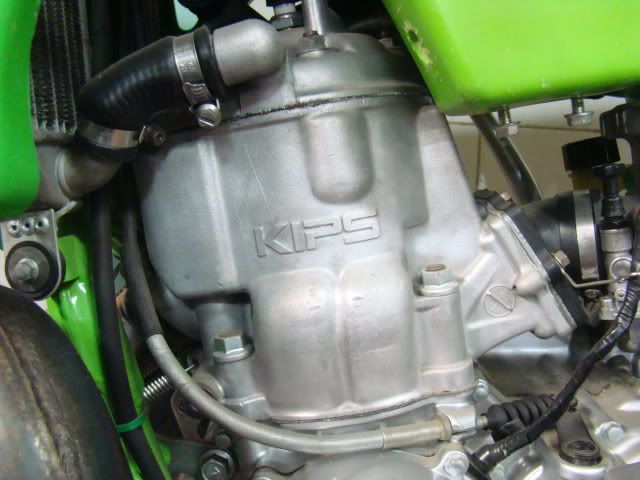

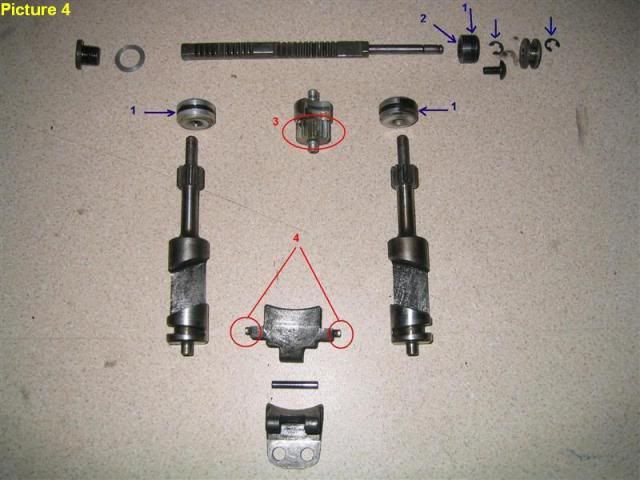

...no desmonte do motor descobri o sistema KIPS de avanço de torque estava travado, talvez tenha funcionado muito seco depois de muito tempo do motor sem uso. como todo sistema desses de torque induccion difundidos nesses motorzões bravos é uma maravilha mecanica que funciona muito bem , mas requer manutenção... tem um monte de peças móveis como eixos, pinos, engrenagens, polias cheias de esferas de aço do centrifugo do avanço, no caso desse sistema da Kawasaki tem tambem uma barra tipo cremalheira que deslizando a partir de sete mil giros vão abrindo as janelas do cilindro e ai é que o motorzão enche!!





Imagem





Imagem

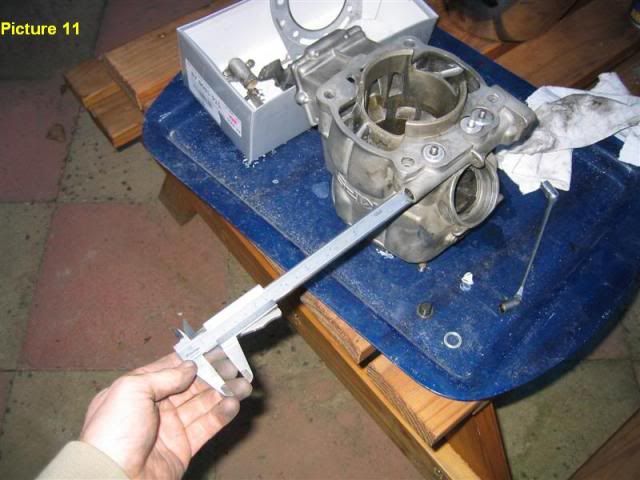

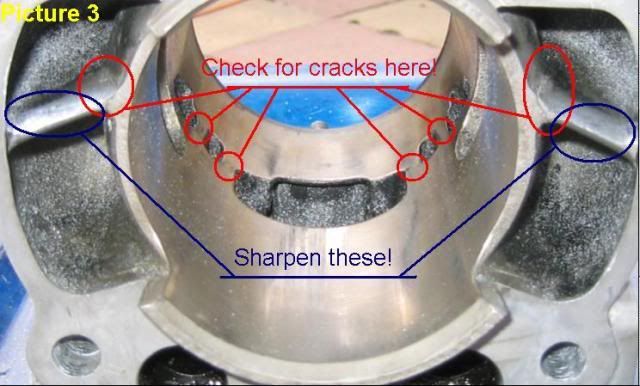

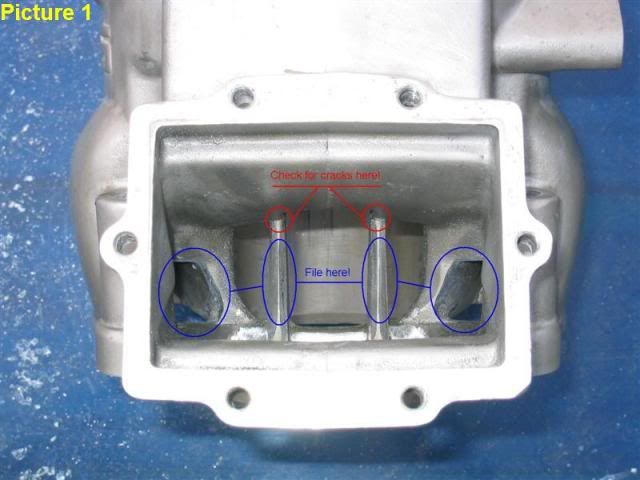

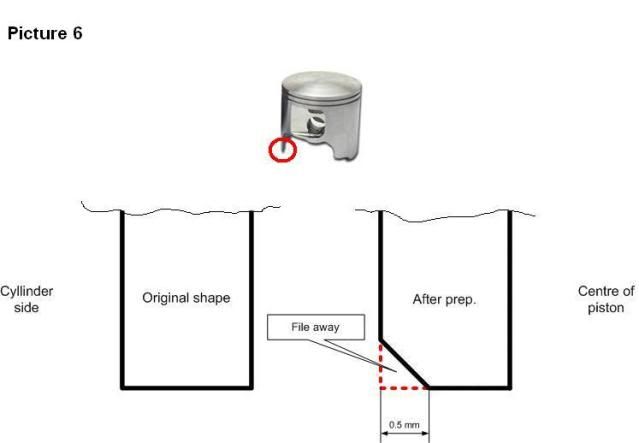

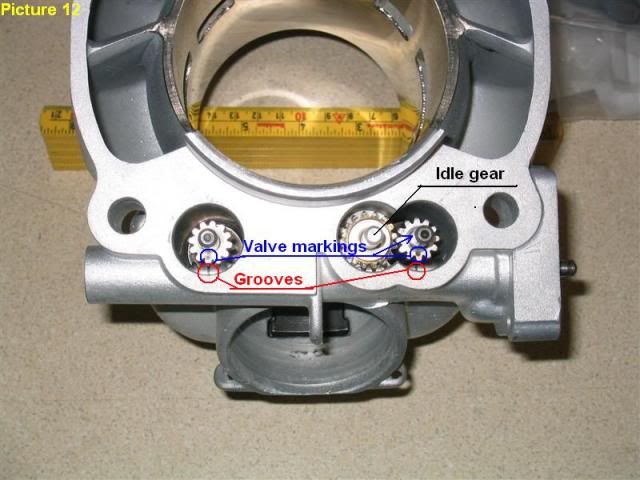

...achei essas fotos no site que orienta pra se fazer uma preparação´´leve´´pro motor da 500TONA... da pra ter uma idéia da quantidade de peças do sistema kips... acabei perdendo as minhas fotos em 35mm do trabalho de desbaste e polimento...





Imagem





Imagem





Imagem




Imagem





Imagem
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 12 Ago 2010, 19:52

.



Imagem







Imagem





Imagem



...ótimas dicas!

Imagem










Imagem

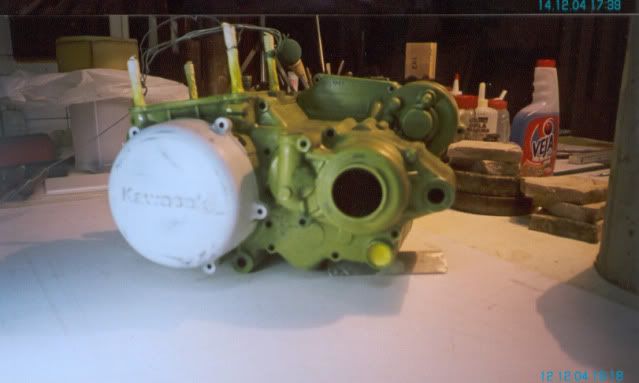

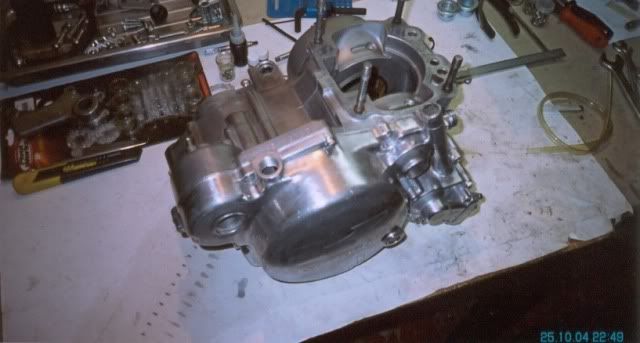

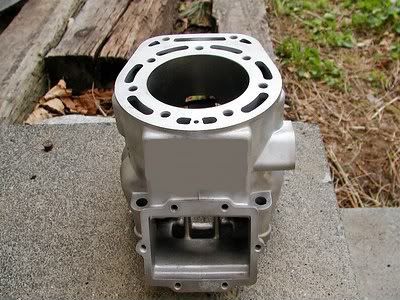

...agora o motor esta pronto pra receber a pintura e verniz...





Imagem





Imagem

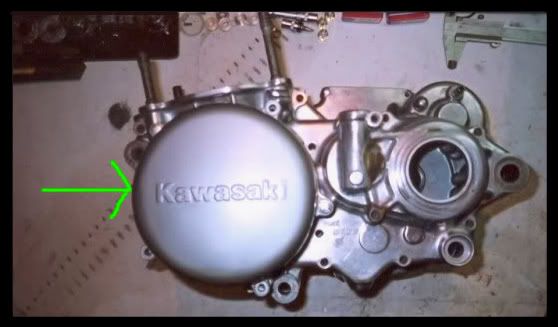

...essa tampa do volante é plástica e foi pintada a parte...





Imagem

...carcaça já com whash primer aplicado...





Imagem

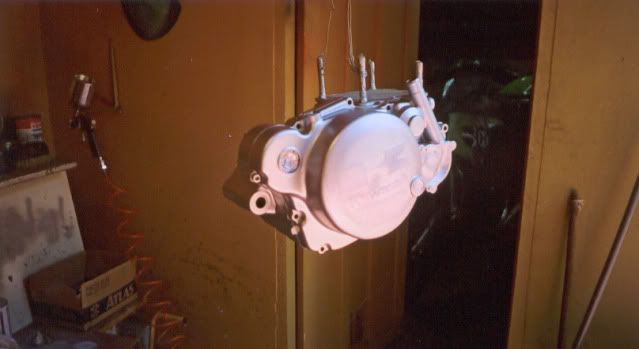

...enfim a pintura e verniz P.U.





Imagem
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
asmodeus
Roda Presa
Mensagens: 441
Registrado em: 05 Nov 2008, 18:07
Localização: sao paulo

Re: Restauração da´´Rainha´´KX500 ano 90, a FIVEHUNDREDGUM!!

Mensagem por asmodeus » 12 Ago 2010, 20:40

Imagem

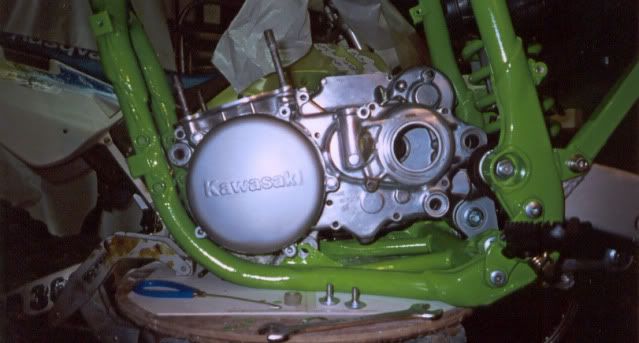

...reiniciando mais uma vez a montagem, depois de tantos ajustes, agora definitiva...





Imagem





Imagem





Imagem





Imagem

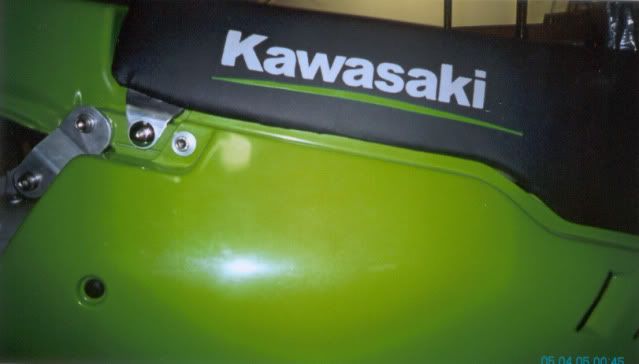

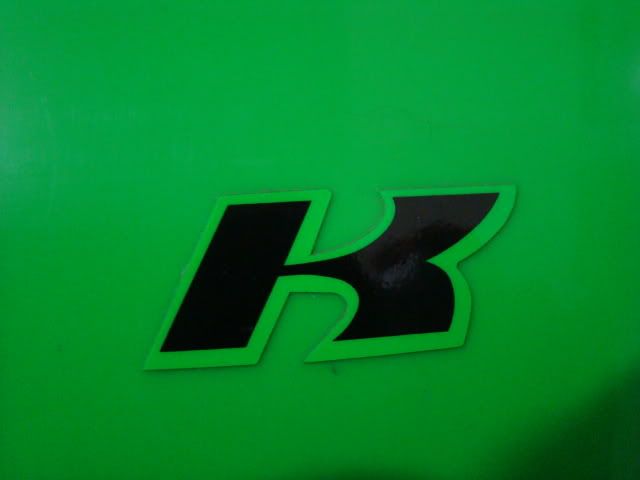

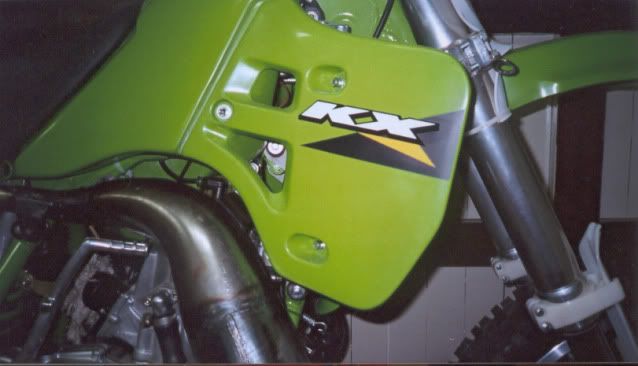

...experimentando o jogo de adesivos originais ano 90...





Imagem





Imagem





Imagem





Imagem





Imagem






Imagem




Imagem

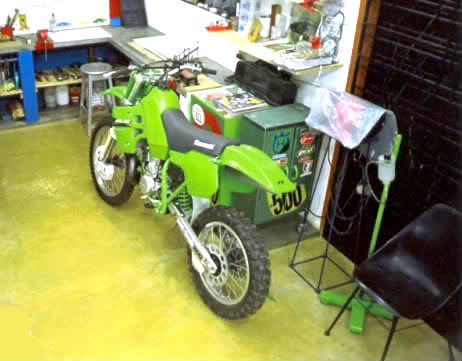

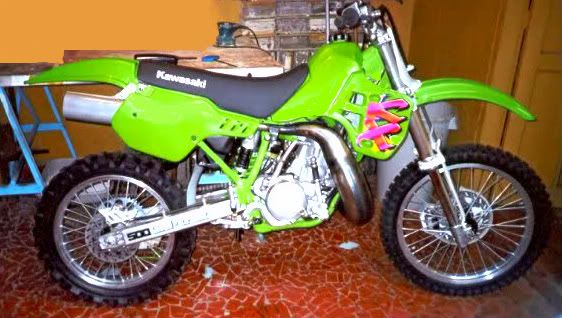

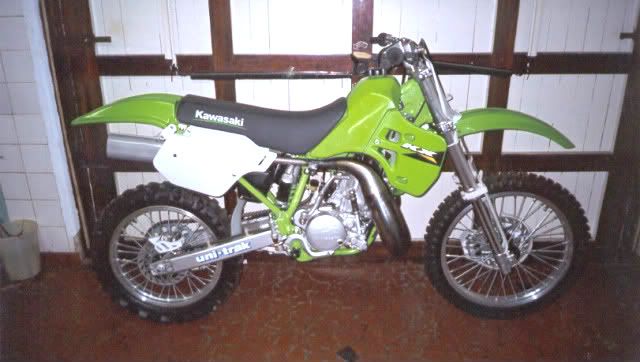

...finalmente depois de 15 meses de trabalho a 500tona tem a restauração finalizada, a moto trazida devolta pro estado perfeito de uso e salva do desmanche e dos marreteiros!!






Imagem

Imagem
Editado pela última vez por asmodeus em 05 Jun 2011, 23:25, em um total de 1 vez.
´´Vale mais um péssimo dia de viagem que um ótimo dia de trabalho...´´
Responder
